Shelly Dimmer 0/1–10 V PM Gen4 on nutikas dimmer seadmetele standardiga 0–10 V ja 1–10 V (LED-valgustus, mootorid, ventiilid), mis pakub sujuvat hämardamist, energiatarbimise mõõtmist ning mugavat juhtimist nii rakenduse kui ka klassikalise lüliti kaudu. Tänu Wi‑Fi, Zigbee, Bluetoothi ja Matteri toele integreerub see hõlpsalt kaasaegsesse nutikodusse ning paigaldus olemasoleva lüliti taha säilitab interjööri välimuse.

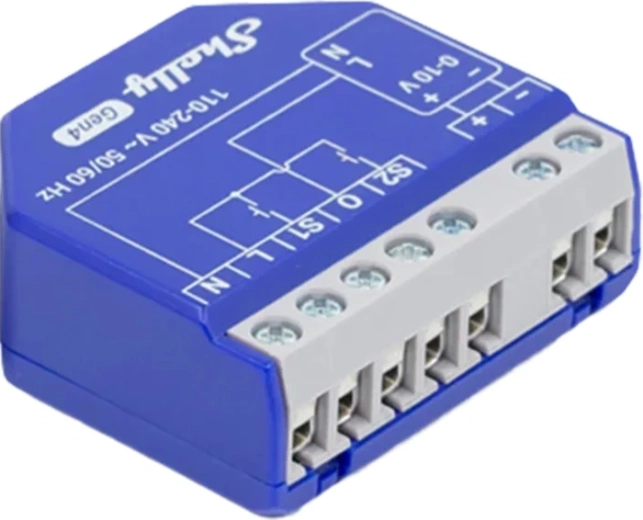

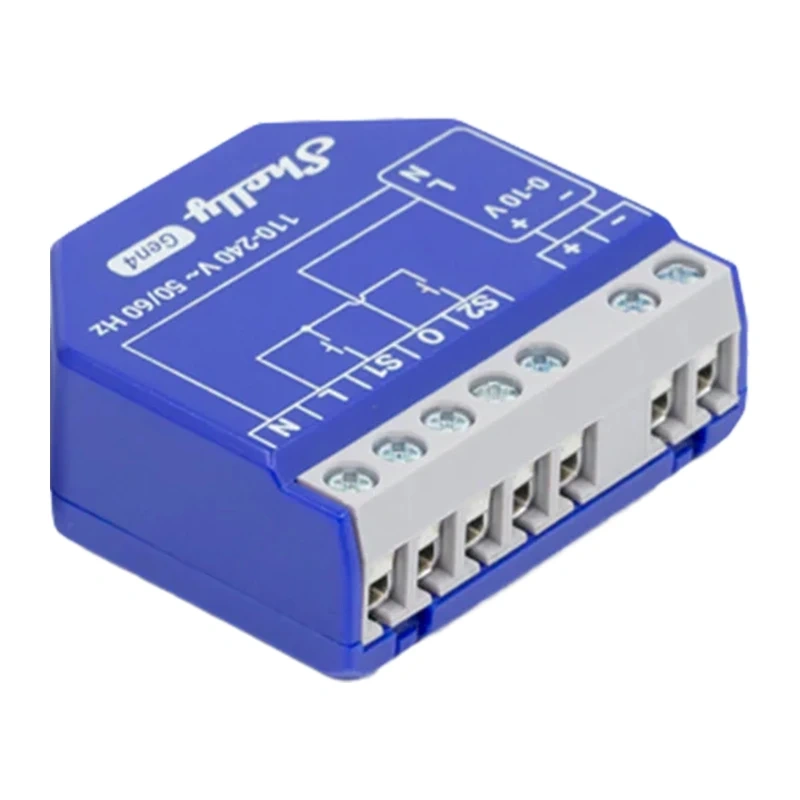

Kompaktne moodul paigaldamiseks lüliti taha
Kompaktne teostus lihtsustab paigaldust paigalduskarpi – saate nutika juhtimise ilma olemasolevaid lüliteid välja vahetamata ja ilma ruumi disaini muutmata.

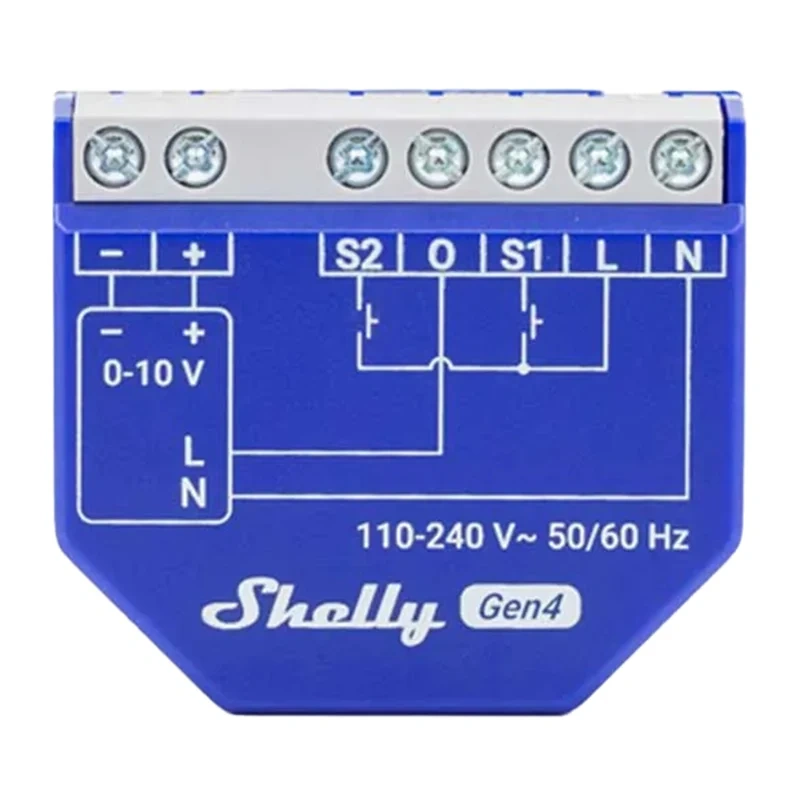

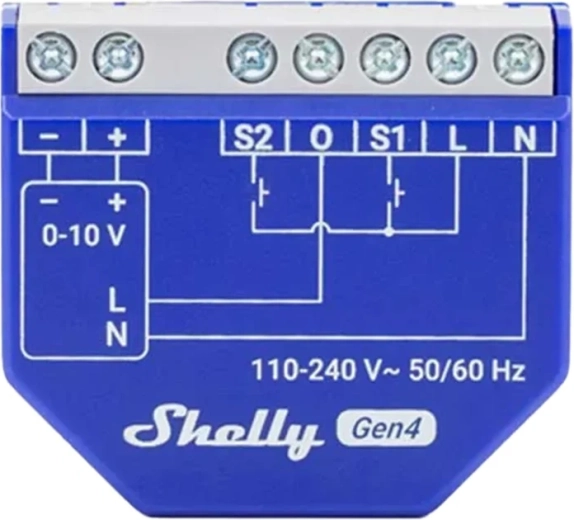

Täpne 0–10 V / 1–10 V juhtimine ja lihtne ühendamine
Selged klemmid ja ühendusskeem aitavad paigaldamisel. Dimmer on mõeldud seadmetele juhtsisendiga 0–10 V / 1–10 V ning toetab ka S1/S2 sisendeid nuppudega juhtimiseks.

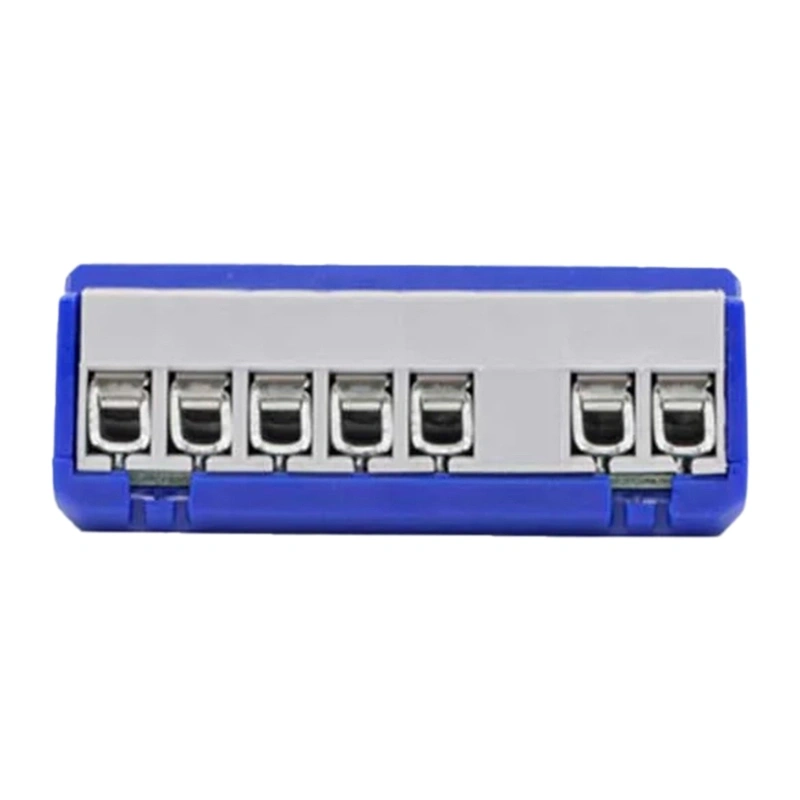

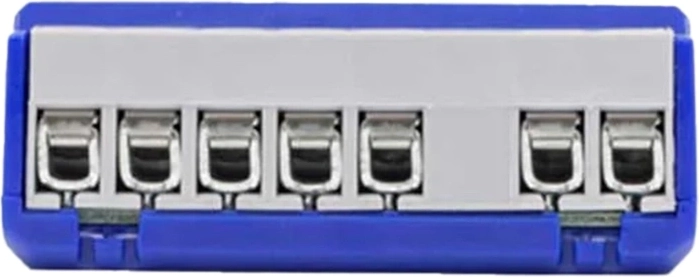

Töökindlad klemmid juhtmete turvaliseks ühendamiseks
Vastupidav klemmplokk võimaldab juhtmete kindlat ja selget ühendamist, mis aitab kaasa ohutule tööle ja stabiilsele kontaktile paigaldises.
Shelly Dimmer 0/1–10 V PM Gen4 on universaalne lahendus valgustuse ja muude 0/1–10 V sisendiga seadmete juhtimise moderniseerimiseks. Paigaldus paigalduskarpi (nt lüliti taha või laekonstruktsiooni) võimaldab säilitada olemasoleva juhtimise ja lisada samal ajal nutika automatiseerimise funktsioone.
Seade annab teile täpse kontrolli ruumi atmosfääri üle – saate määrata minimaalse ja maksimaalse heleduse, üleminekute kiiruse ning sisselülitamisel rakenduva heleduse taseme. Praktiline öörežiim hämardab valgust automaatselt valitud kellaaegadel, seega sobib see magamistuppa, lastetuppa või koridori.
Ühendamine nutikodu maailmaga on lihtne tänu multiprotokollsele suhtlusele ja laiale ühilduvusele. Dimmer toetab stsenaariume ja automatiseerimist (taimerid, päikesetõus/-loojang, skriptid) ning mõõdab samal ajal pidevalt ühendatud koormuse pinget, voolu ja tarbimist parema ülevaate ja kulude optimeerimise jaoks.
- Paigaldus ilma välimust muutmata – paigaldus lüliti taha
- 0–10 V / 1–10 V LED-idele, mootoritele ja ventiilidele
- Energiatarbimise mõõtmine ja reaalajas ülevaade
- Wi‑Fi + Zigbee + Bluetooth + Matter lihtsaks integratsiooniks
- Automatiseerimine (plaanid, stsenaariumid, skriptid, MQTT, webhooks)
Spetsifikatsioonid
- Tootja
- Shelly
- Mudel
- Dimmer 0/1–10 V PM Gen4
- Mõõtmed (K × L × S)
- 38,5 × 43,5 × 17 mm
- Kaal
- 28,5 g
- Maksimaalne pingutusmoment kruviklemmidele
- 0,4 Nm
- Juhtme ristlõige
- 0,2–2,5 mm² (ühe- ja mitmekiuline ning otsikutega juhtmed)
- Kooritud juhtme pikkus
- 5–6 mm
- Paigaldus
- Harukarbis, seinalüliti taga või laekonstruktsioonis
- Korpuse materjal
- Plast
- Korpuse värv
- Korpus: Pantone 2736C (sinine); Trükk: valge
- Pistiku värv
- Hall
- Töötemperatuur
- -20 °C kuni 40 °C
- Niiskus
- 30% kuni 70% suhtelist õhuniiskust
- Maksimaalne töökõrgus merepinnast
- 2000 m ü. m.
- Toide
- 110–240 V AC, 50/60 Hz
- Võimsustarve
- < 1,5 W
- 0–10 V / 1–10 V pingejuhituse tüüp
- Vooluallikad (Current Sourcing); Voolutarbijad (Current Sinking)
- Väline kaitse
- 16 A, B- või C-väljalülituskarakteristik, väljalülitusvõime 6 kA, energia piiramise klass 3
- Maksimaalne lülituspinge
- 240 V AC
- Maksimaalne lülitusvool
- 13 A
- Maksimaalne juhtvool
- 35 mA
- Voltmeeter (AC)
- 110–240 V
- Pinge mõõtmise täpsus
- ±10%
- Ampermeeter (AC)
- 50 mA–16 A
- Voolu mõõtmise täpsus
- ±10%
- Mõõdetud andmete salvestamine
- Ei
- Sisemine temperatuuriandur
- Jah
- Wi‑Fi protokoll
- 802.11 b/g/n/ax
- Wi‑Fi RF-sagedusala
- 2401–2483 MHz
- Wi‑Fi maks. saatvõimsus
- < 20 dBm
- Wi‑Fi leviala
- Kuni 30 m siseruumides ja kuni 50 m õues (olenevalt tingimustest)
- Bluetoothi protokoll
- 5.0
- Bluetoothi RF-sagedusala
- 2402–2480 MHz
- Bluetoothi maks. saatvõimsus
- < 4 dBm
- Bluetoothi leviala
- Kuni 10 m siseruumides ja kuni 30 m õues (olenevalt tingimustest)
- Zigbee protokoll
- 802.15.4
- Zigbee repiiteri funktsioon
- Jah
- Zigbee RF-sagedusala
- 2405–2480 MHz
- Zigbee maks. saatvõimsus
- < 20 dBm
- Zigbee leviala
- Kuni 100 m siseruumides ja kuni 300 m õues (olenevalt tingimustest)
- Protsessor (CPU)
- ESP32-C6
- Taktisagedus
- 80 MHz
- Välkmälu
- 8 MB
- Ajakavad
- 20
- Webhookid (URL-toimingud)
- 20 (kuni 5 URL-aadressi ühe webhoki kohta)
- Skriptide tugi
- Jah
- MQTT
- Jah
- Täiustatud ajakavad
- Jah
- KVS (võtme-väärtuse salvestus)
- Jah
